O Módulo Relé é ideal para acionar uma lâmpada ou outra carga que exija até no máximo 10A contínuos utilizando o Arduino ou qualquer outro microcontrolador.

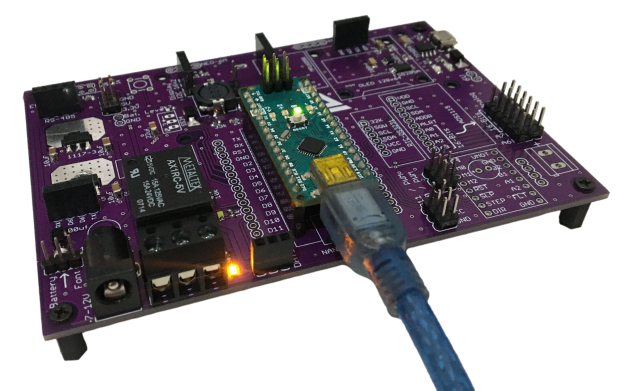

O controle do relé é feito pela porta 7 do Nano. A porta é definidas como saídas e alterna o estados HIGH e LOW, sendo que o estado alto (HIGH), é que aciona o relé. É possivel acompanhar o acionamento do rele tanto pelo só carateristico, como pelo led que fica do lado ao mesmo.

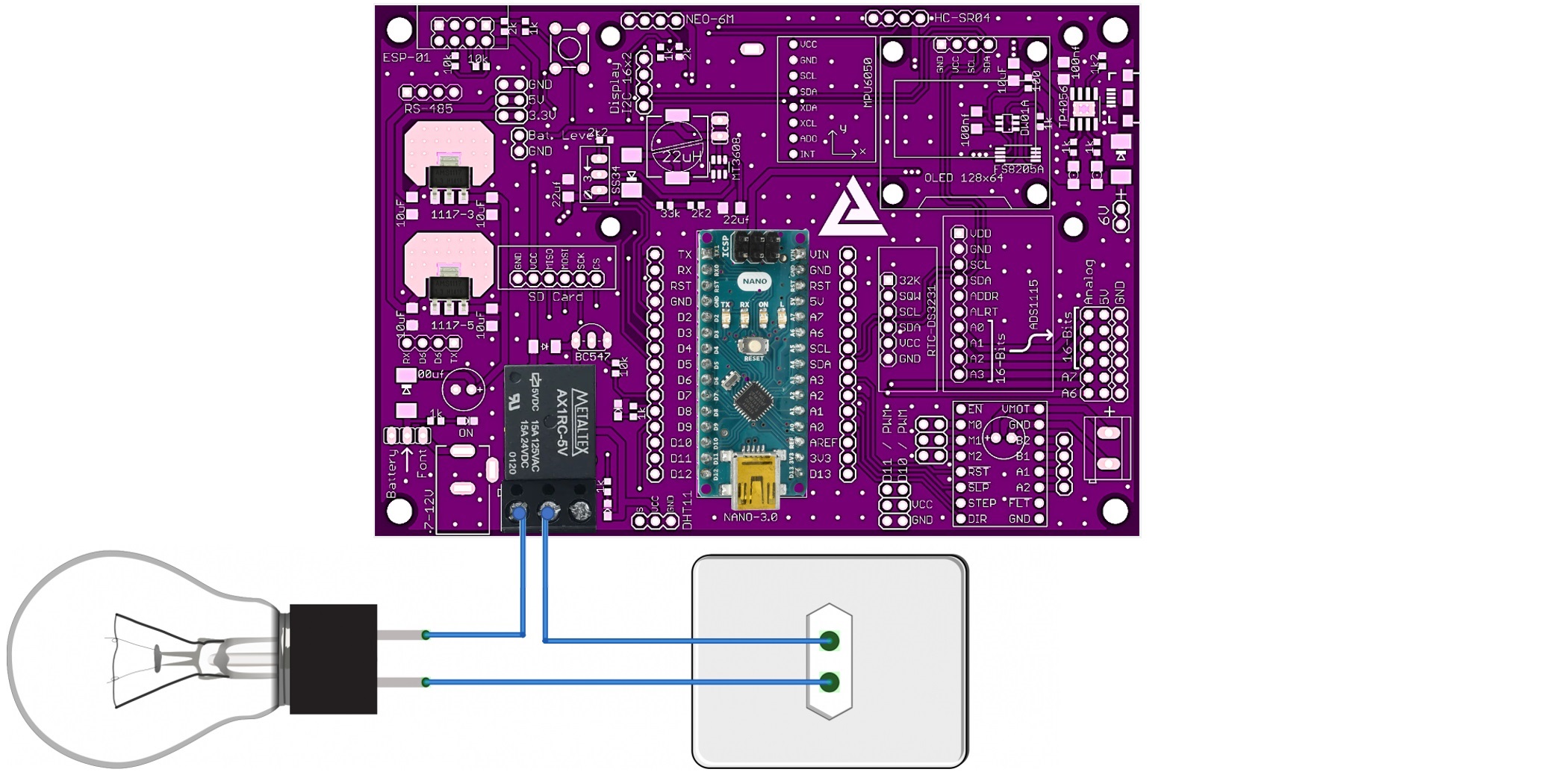

Exemplo de montagem com a rede AC para desligar e ligar uma lâmpada:
ATENÇÃO:
Caso você não tenha conhecimento adequado para mexer na rede elétrica, peça auxilio a um profissional. A ALPCIS não se responsabiliza por danos à rede elétrica e/ou à integridade física do praticante do experimento, bem como quaisquer pessoas que possam vir a ser lesadas.
Relé Pin 7
void setup() { // Inicializa o pino digital 7 como uma saída, elé esta relacionado ao acionamento do relé pinMode(7, OUTPUT); } void loop() { digitalWrite(7, HIGH); // Aciona o Relé delay(1000); // Aguarda 1 segundo digitalWrite(7, LOW); // Desenergiza o Relé delay(1000); // Aguarda 1 segundo }
