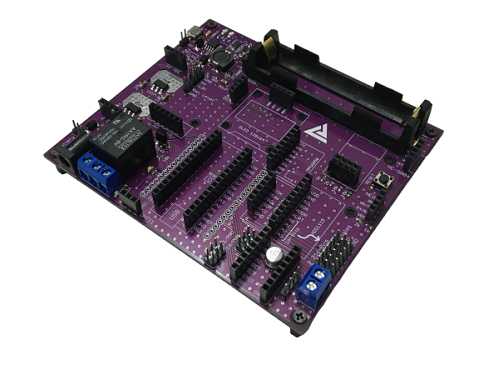

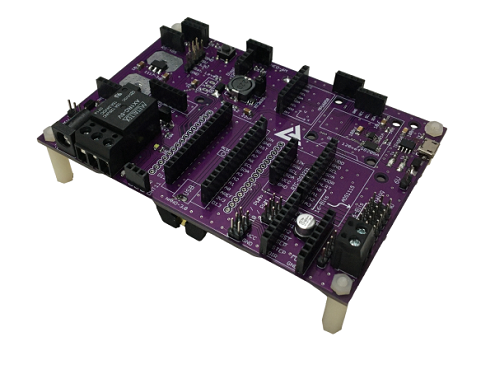

As PCBs AL-0, AL-1 e AL-2 foram desenvolvidas com intuito educativo, prático e profissional. Elas dispensam a necessidade de ter conhecimentos em eletrônica para aprender a criar projetos utilizando o famoso hardware Arduino®.
Como consequência da aparição do Arduino®, foram desenvolvidos centenas de módulos com milhares de usos que qualquer pessoa pode utilizar. Por exemplo displays, sensores, atuadores, interfases, entre outros. As PCB AL visam facilitar a integração com vários dos principais módulos comerciais para tornar ideias em realidade de forma rápida e segura.

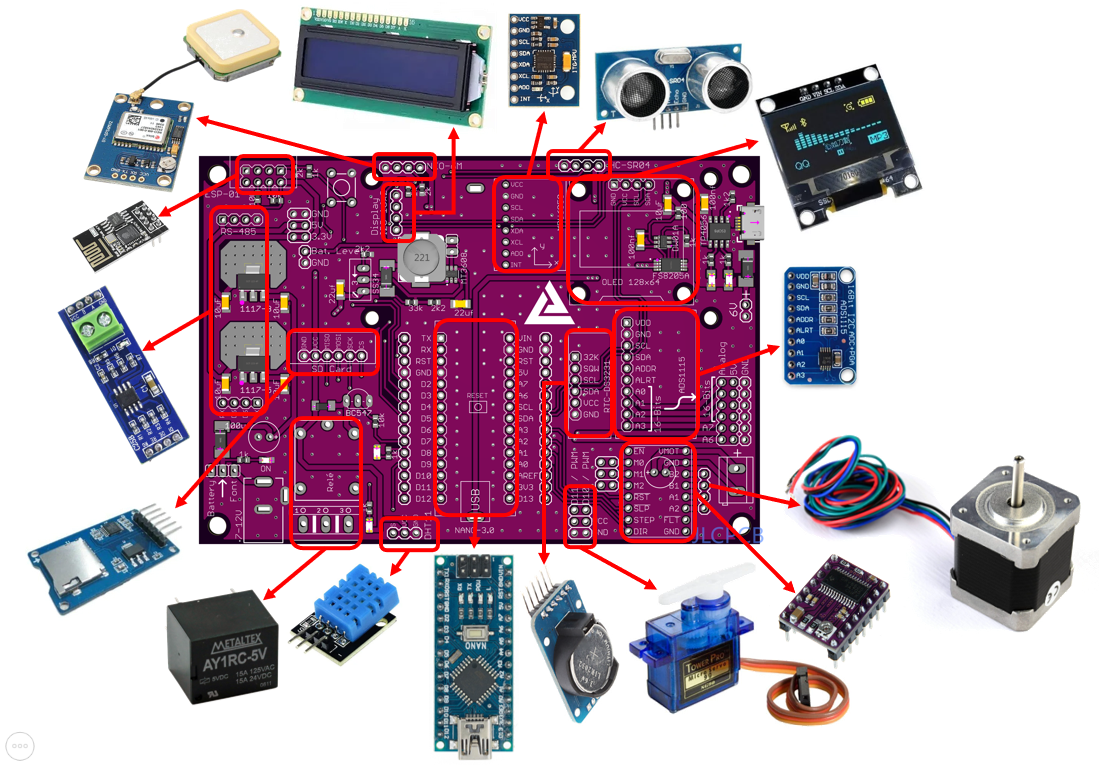

Modulos que podem ser utilizados:
- Display OLED 128x64 Px - 0.96" - 4 Pin - I2C
- Display LCD 16x2 com I2C
- Sensor DHT11 de Temperatura e Umidade
- Real Time Clock RTC DS3231
- Módulo Micro SD Card SPI
- Conversor Analógico Digital 4 canais ADS1115 de 16 Bits
- Módulo Sensor de Distância Ultrassônico HC-SR04
- Módulo GPS NEO-6M com Antena
- Módulo Conversor de Dados TTL para RS485 - CDT11
- Acelerômetro e Giroscópio 3 Eixos 6 DOF MPU-6050
- Driver para Motor de passo DRV8825
- Micro Servo 9g SG90 TowerPro
- Módulo WiFi ESP8266, ESP-01 ou ESP-01S
Além dos modulos, a placa possui um Rele que permite a interação com a rede eletrica AC para projetos de Automação, IoT ou Robôtica, como por exemplo ligar e desligar uma lâmpada, uma bomba, uma alarme, ou energizar um contator para cargas maiores a 10A.

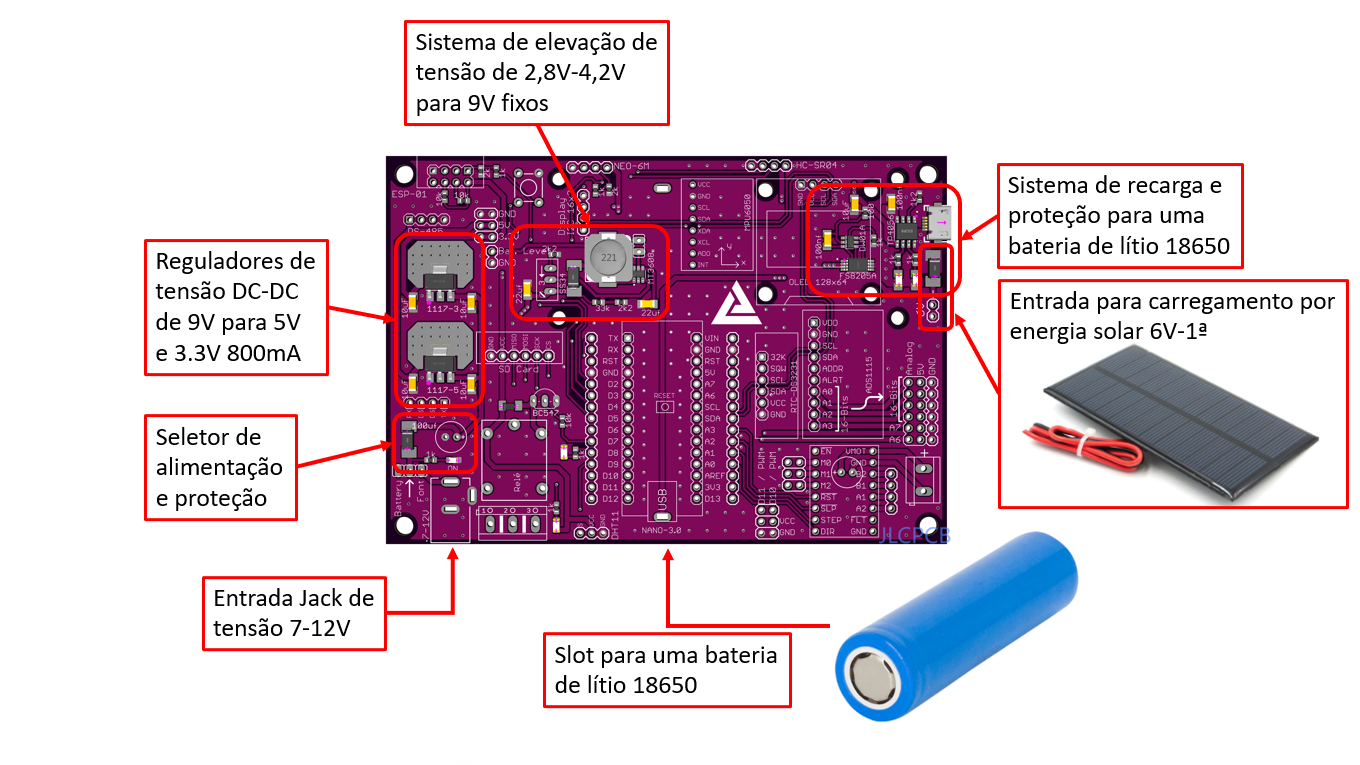

Os modelos AL-1 e AL-2 possuim um sistema completo para baterias de litio 18650 que permite a recarga segura via USB ou energia solar (6V 1A). A eletrônica embarcada pode alimetar o arduino junto com os modulos por varias horas a depender do consumo. Já foi testado um Oled junto com o DHT funcionando por mais de 12 horas medindo temperatura e umidade sem fonte externa. Tambem o dois reguladores AMS1117 de 5V e 3.3V de 800mA fornecem energia suficiente para todos os modulos, incluindo o ESP-01 e o GPS que são grandes consumidores de energia a 3.3V.
